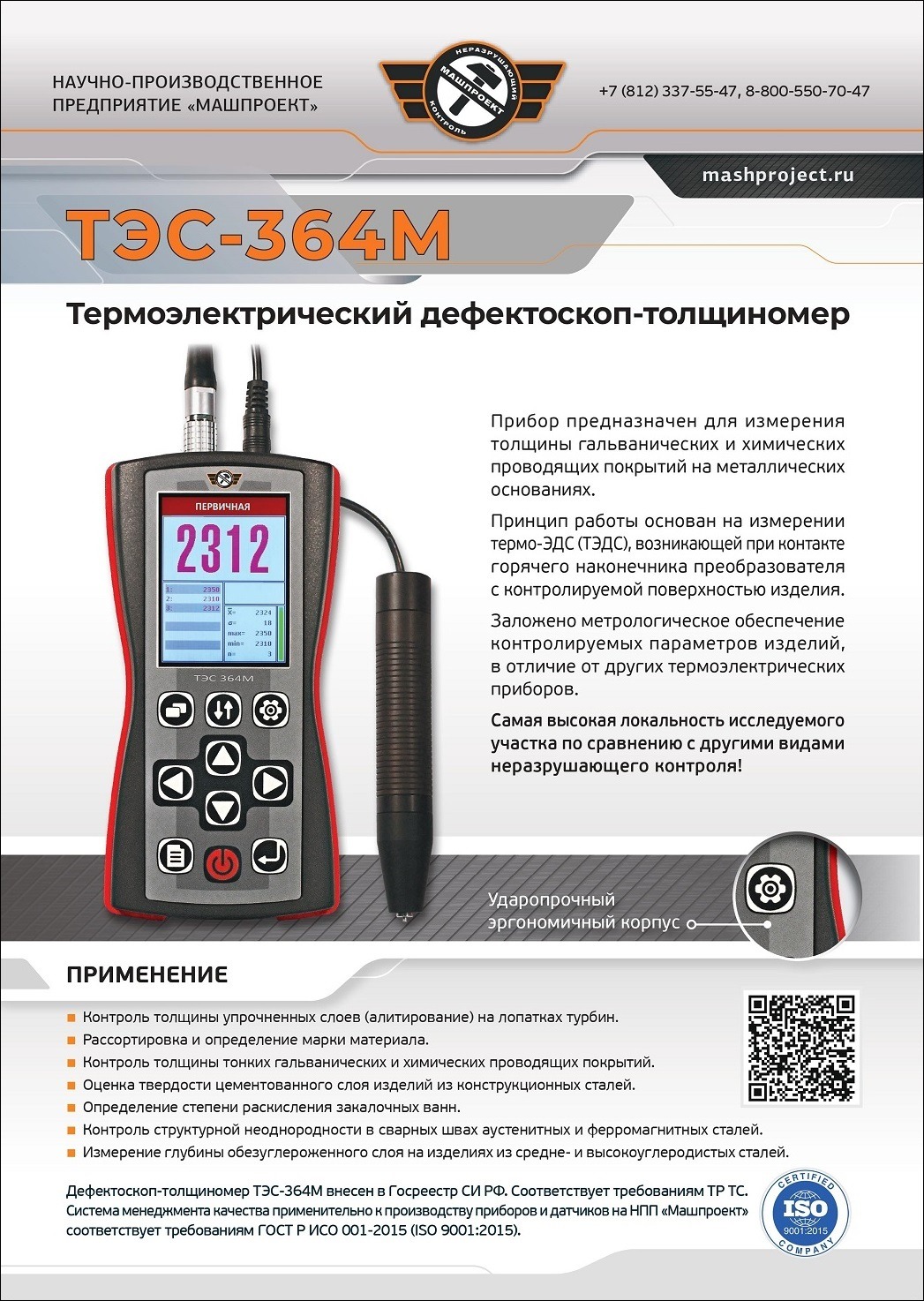

Дефектоскоп-толщиномер ТЭС-364М термоэлектрический
Дефектоскоп-толщиномер ТЭС-364М термоэлектрический производства НПП «Машпроект» применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Назначение ТЭС-364М:
Принцип работы дефектоскопа-толщиномера
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром (далее ТП) устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.
Конструкция ТЭС-364М

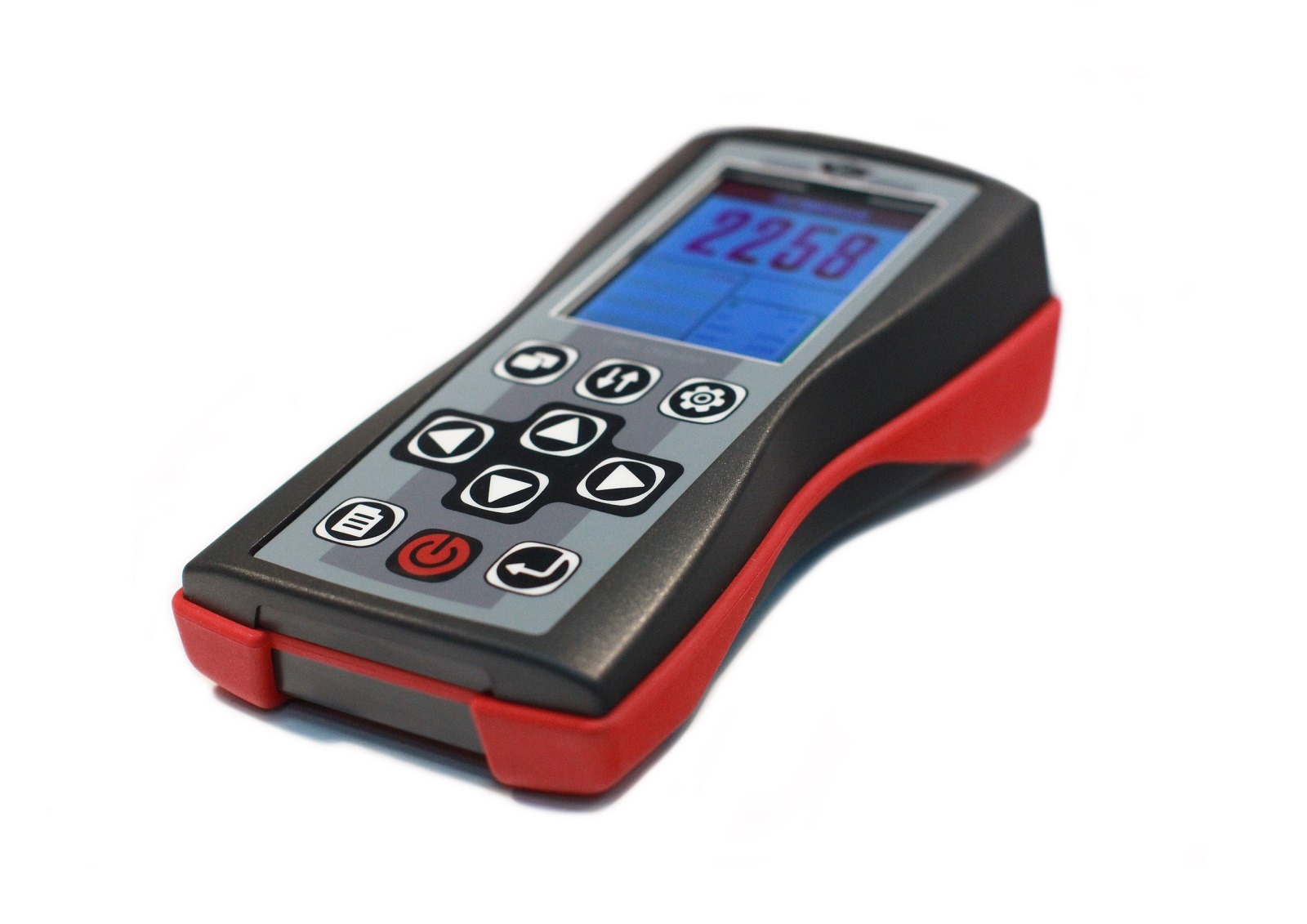

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.
Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.
Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.

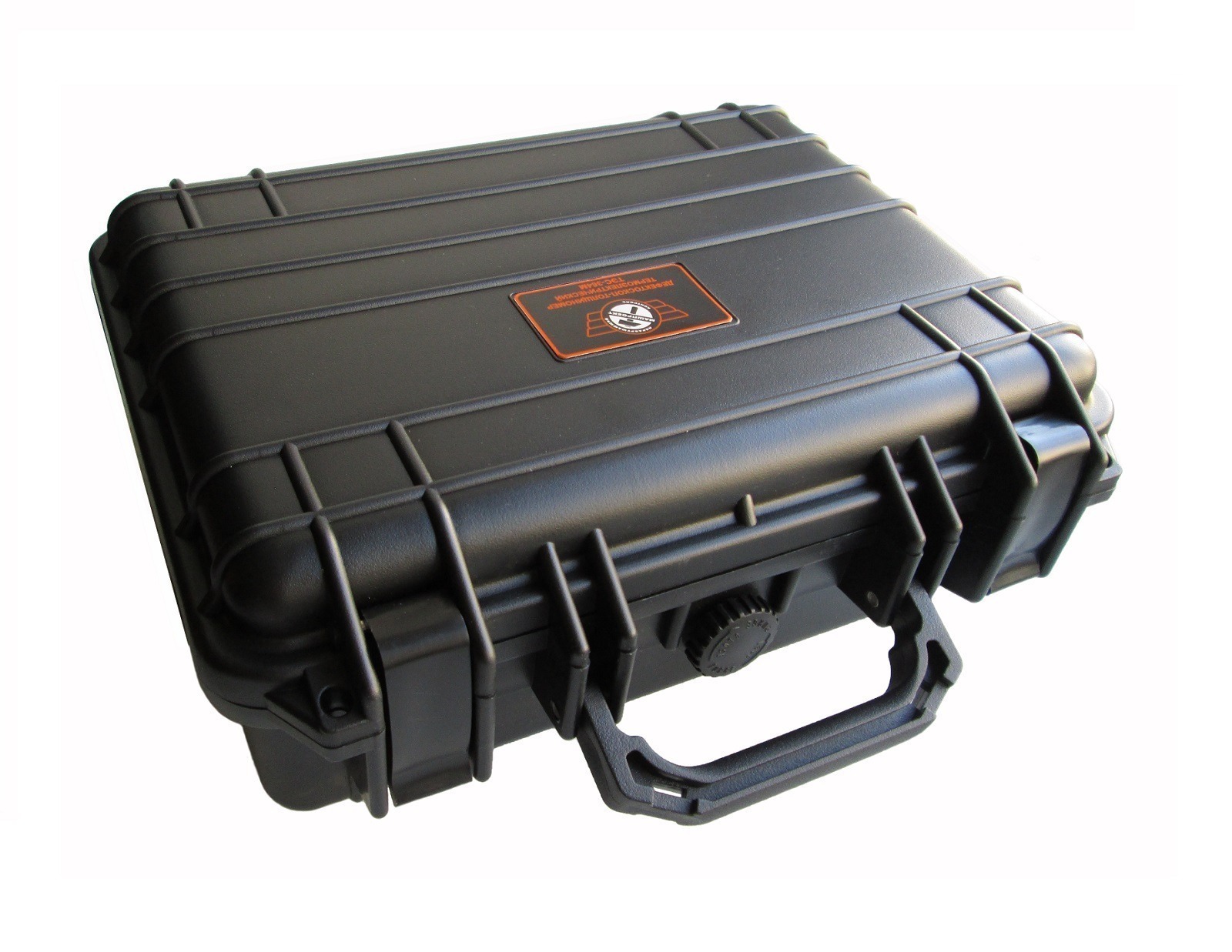

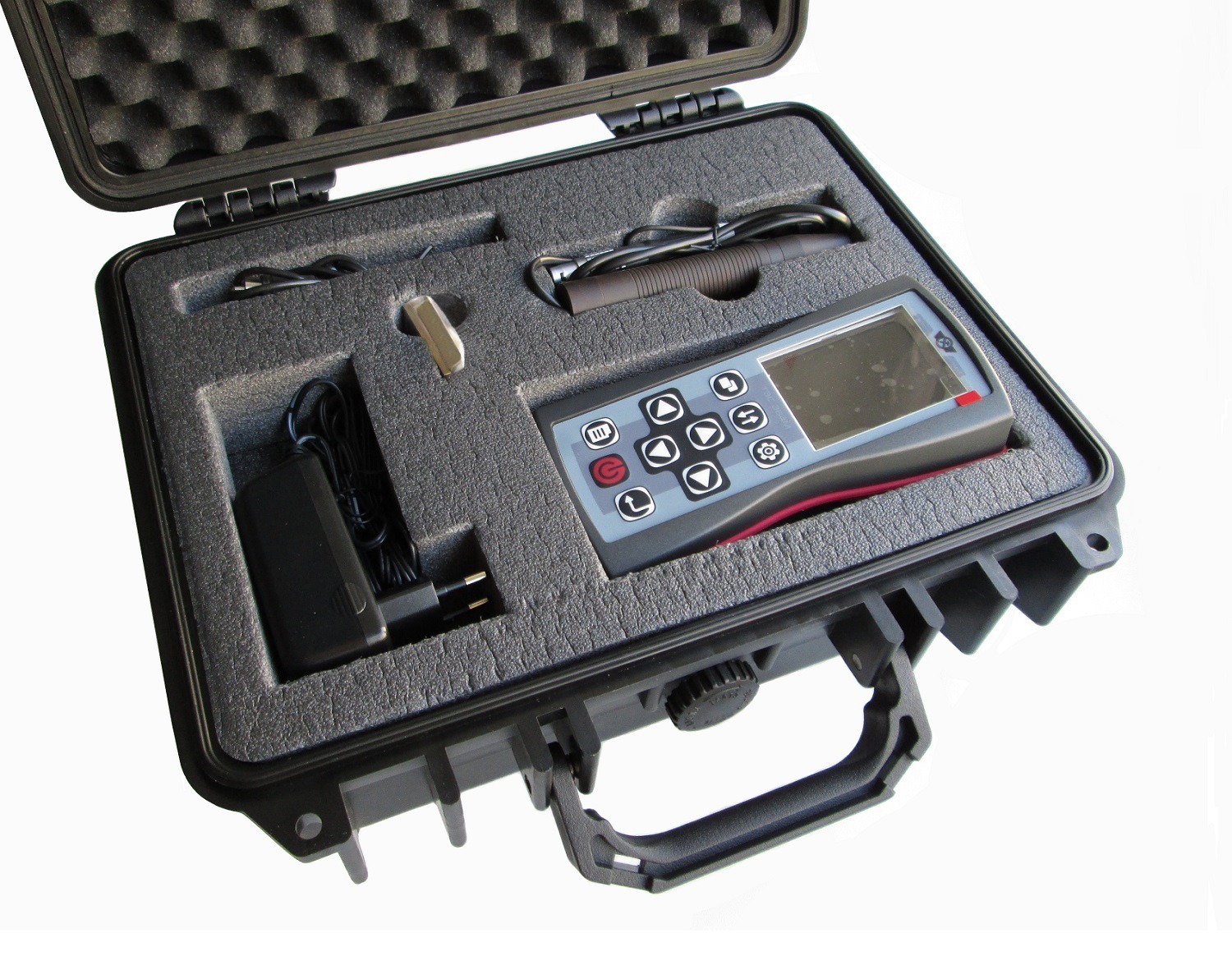

По заказу потребителя в комплект поставки могут входить дополнительные датчики.
