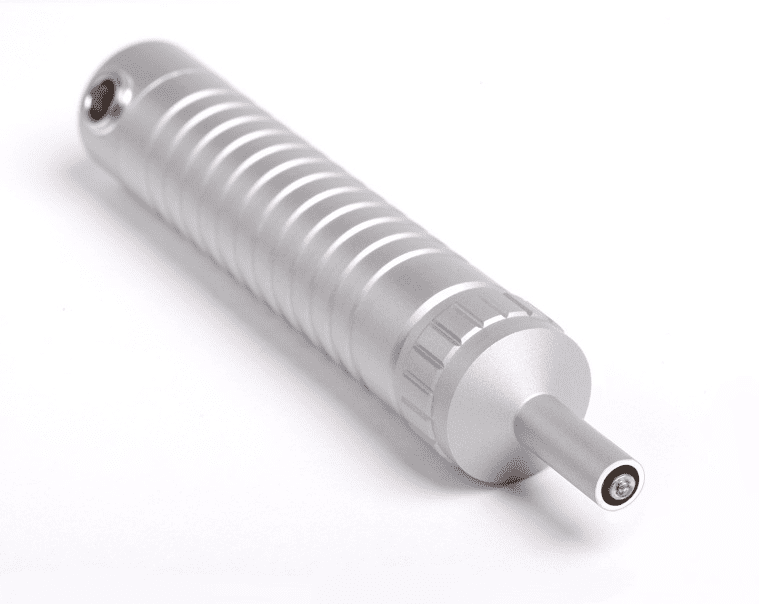

Датчик тип «C» к ультразвуковым твердомерам ТКМ-459

Цена: 46 420 руб.

В корзину
Получить КП
Производитель: НПП "Машпроект"
Гарантия: 3 года
Описание
Эксплуатация
Тех. характеристики
Комплект поставки
Документы

Данный датчик рассчитан на нагрузку 100Н (10 кг).

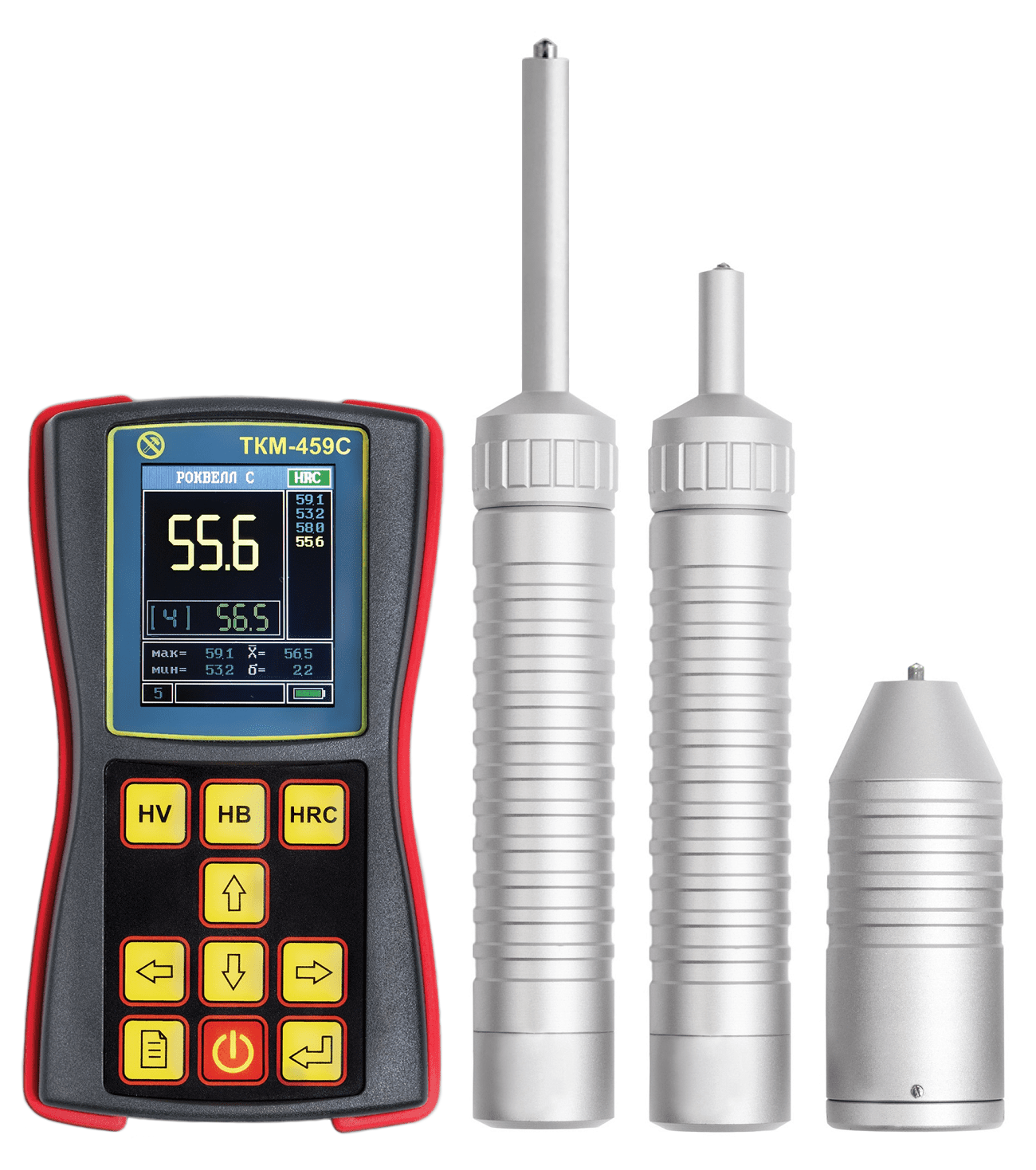

Датчик входит в основной комплект поставки ультразвукового твердомера.

В качестве дополнительной опции используется с комплектами ТКМ-459C «Базовый»«Специальный»«Универсальный», «Универсальный+» и ТКМ-459М.

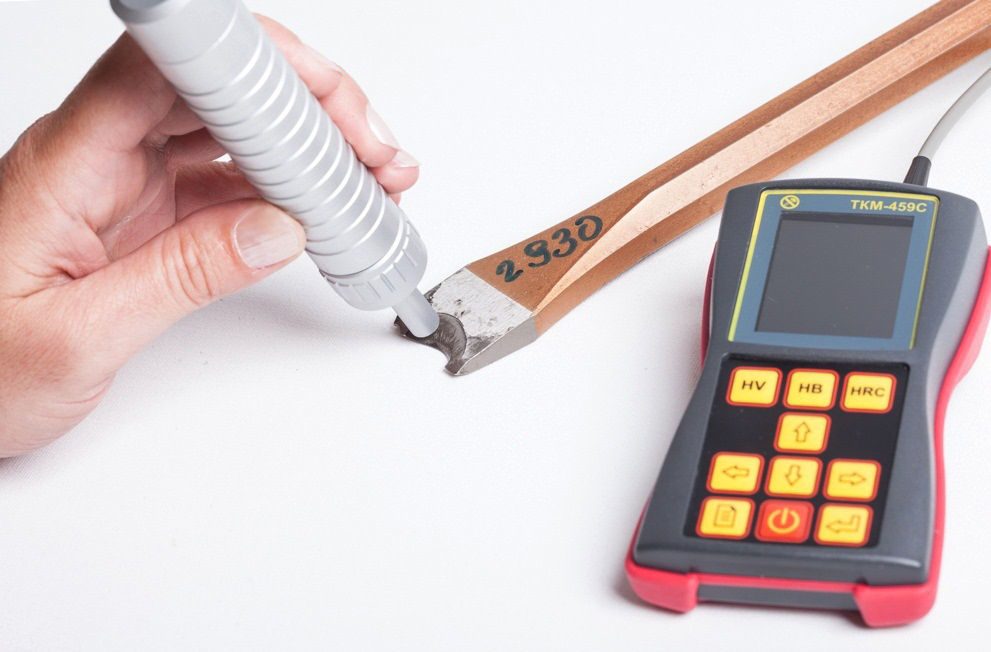

Датчик тип «C» применяется для контроля твердости:

  • изделий с грубой, плохо подготовленной поверхностью,
  • толстостенных, крупногабаритных объектов,
  • углеродистых и конструкционных сталей,
  • поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
  • жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
  • изделий сложной конфигурации (зубьев шестерен, валов).

Преимущества ультразвукового датчика

  • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
  • Пространственное положение датчика не влияет на результат измерения.
  • Сверхмалая площадь зоны контроля — от 1 мм.
  • Контроль в пазах и глухих отверстиях — от 5 мм.
  • Малая чувствительность к кривизне поверхности, толщине и массе изделия.
  • Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.
КОНСТРУКЦИЯ ТВЕРДОМЕРОВ СЕРИИ ТКМ-459 ПРЕДУСМАТРИВАЕТ ПОЛНУЮ ВЗАИМОЗАМЕНЯЕМОСТЬ ДАТЧИКОВ!

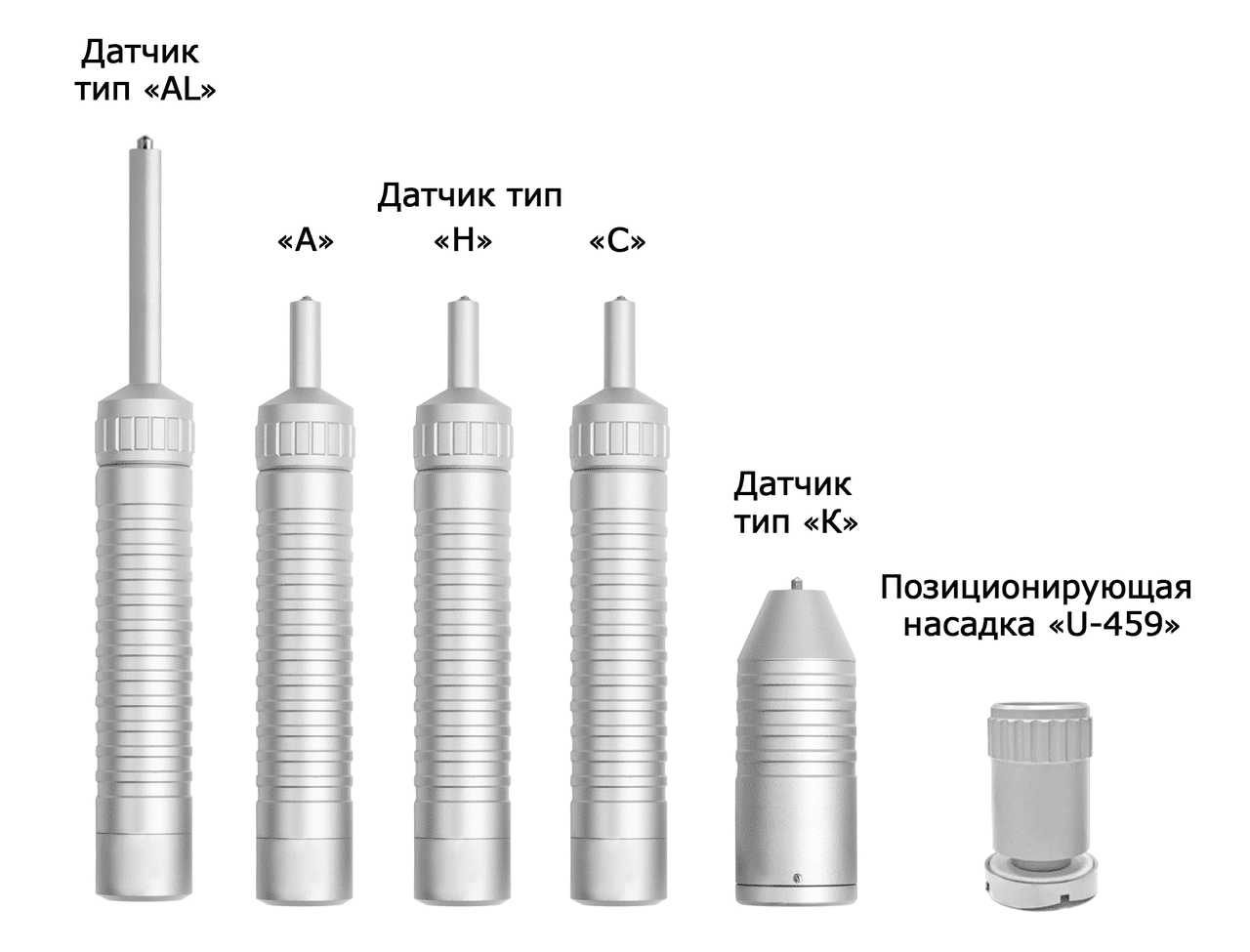

Основные параметры УЗ датчиков

Фото  Датчик Нагрузка *Масса/толщина/шероховатость изделия

Длина/диаметр

Применение
Датчики A/H/C к ультразвуковым твердомерам ТКМ-459 «А» 50H
(5 кг)
1 кг/3 мм/Ra 1,6 148/26 мм Решение основной массы задач контроля.
«H» 10H
(1 кг)
1 кг/2 мм/Ra 0,8 148/26 мм Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
«С» 100H
(10 кг)
1 кг/4 мм/Ra 3,2 148/26 мм Изделия с шероховатостью поверхности до 5 класса
УЗ Датчик тип K для твердомера ТКМ-459 «К» 50H
(5 кг)
1 кг/3 мм/Ra 1,6 76/33 мм Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах
Датчик тип AL к ультразвуковым твердомерам ТКМ-459 «AL» 50H
(5 кг)
1 кг/3 мм/Ra 1,6 194/26 мм Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «C», уточните дату производства твердомера
