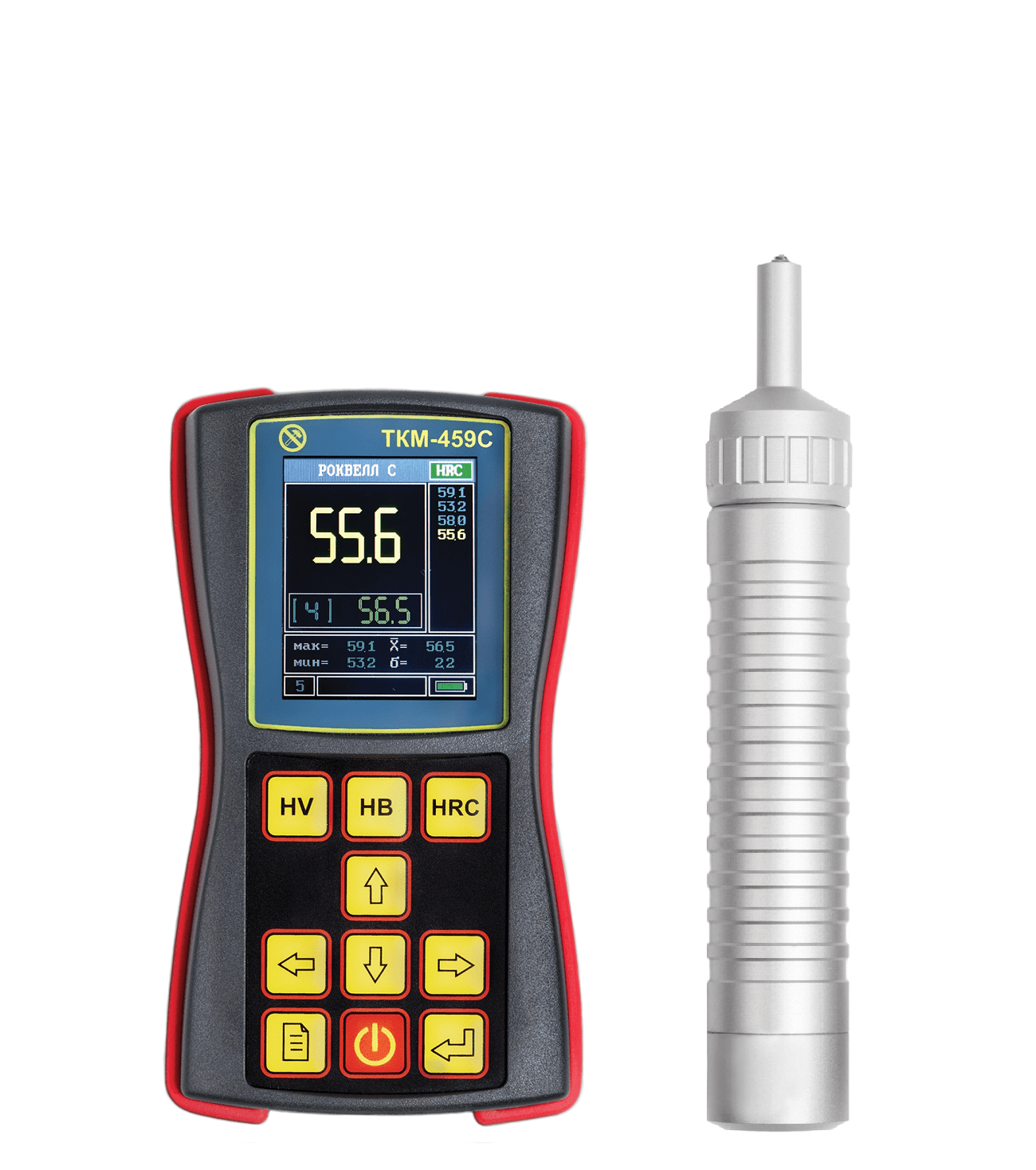

Датчик тип «H» к ультразвуковым твердомерам ТКМ-459

Цена: 46 123 руб.

В корзину

Получить КП

В сравнение

Производитель: НПП "Машпроект"

Гарантия: 3 года

Описание

Эксплуатация

Тех. характеристики

Комплект поставки

Документы

Данный датчик рассчитан на нагрузку 10Н (1 кг).

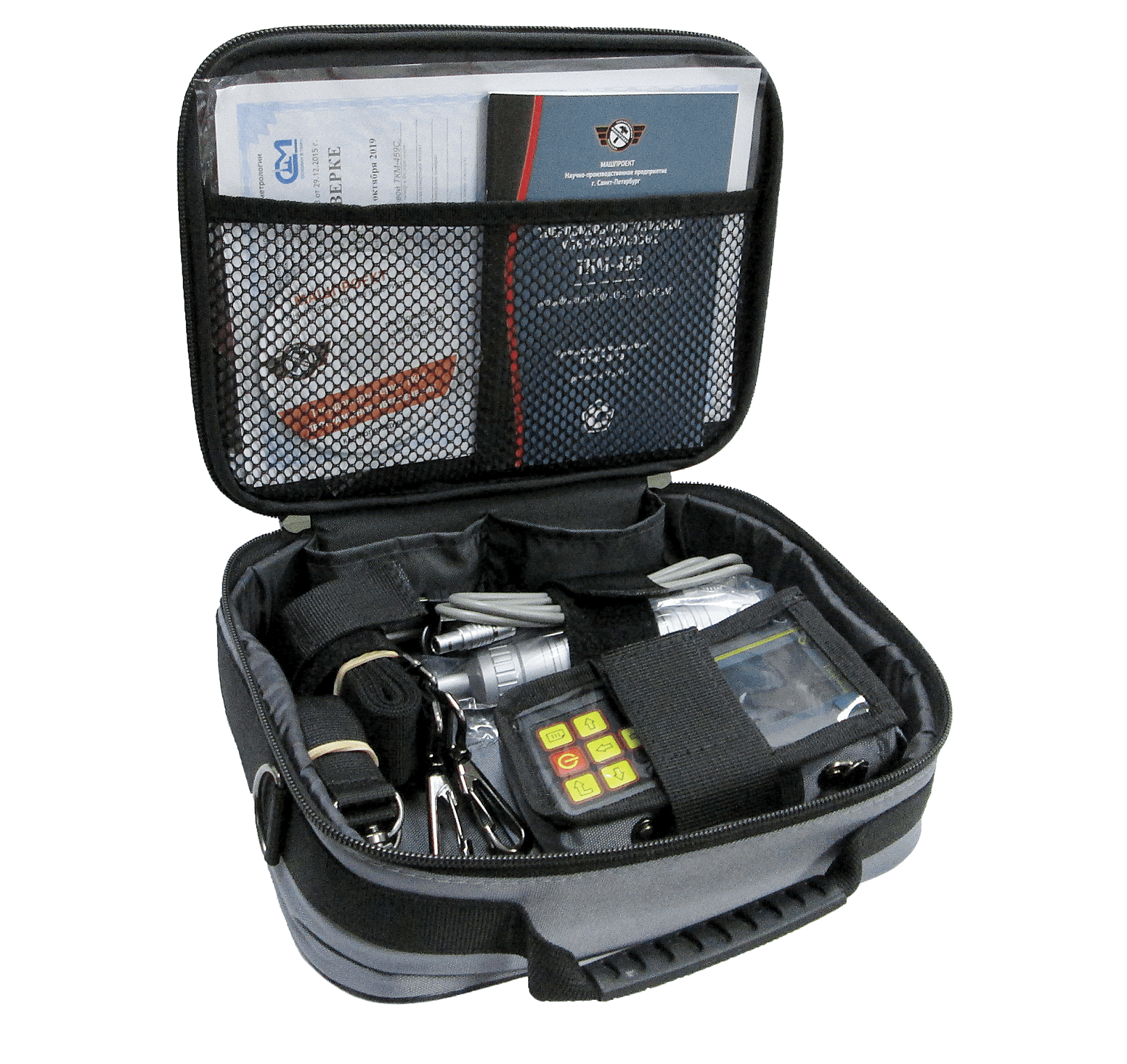

Входит в комплект поставки ультразвукового твердомера ТКМ-459C «Максимум+».

В качестве дополнительной опции используется с комплектами ТКМ-459C “Базовый”, “Специальный”, “Универсальный”, “Универсальный+” и ТКМ-459М.

Датчик тип «H» применяется для контроля твердости:

гальванических покрытий (хром, медь, никель, цинк, олово и т.д.),
тонкостенных и малогабаритных изделий,
изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

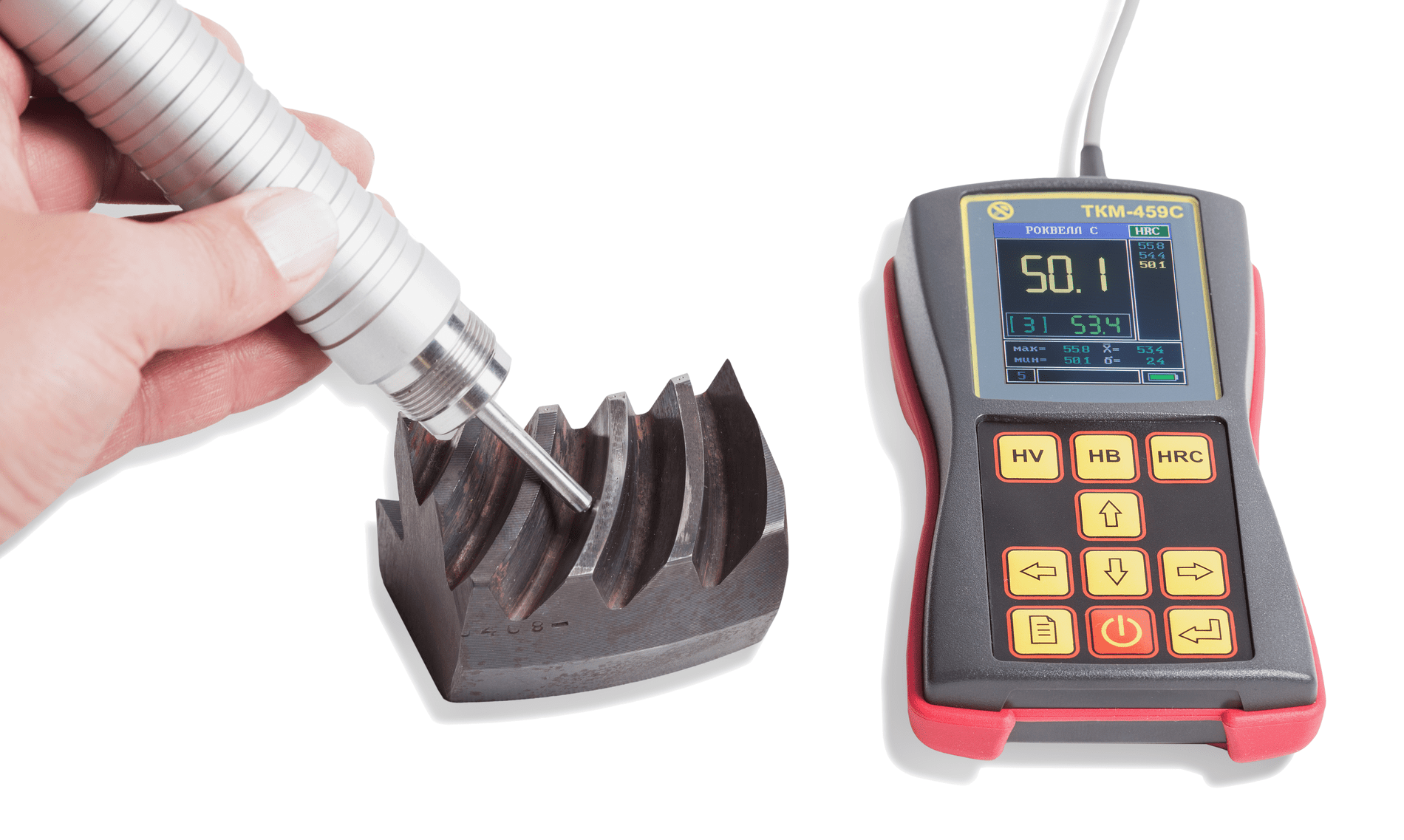

Преимущества ультразвукового датчика

Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
Пространственное положение датчика не влияет на результат измерения.
Сверхмалая площадь зоны контроля — от 1 мм.
Контроль в пазах и глухих отверстиях — от 5 мм.
Практически незаметный отпечаток на «зеркальных» поверхностях.
Малая чувствительность к кривизне поверхности, толщине и массе изделия.
Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.

КОНСТРУКЦИЯ ТВЕРДОМЕРОВ СЕРИИ ТКМ-459 ПРЕДУСМАТРИВАЕТ ПОЛНУЮ ВЗАИМОЗАМЕНЯЕМОСТЬ ДАТЧИКОВ!

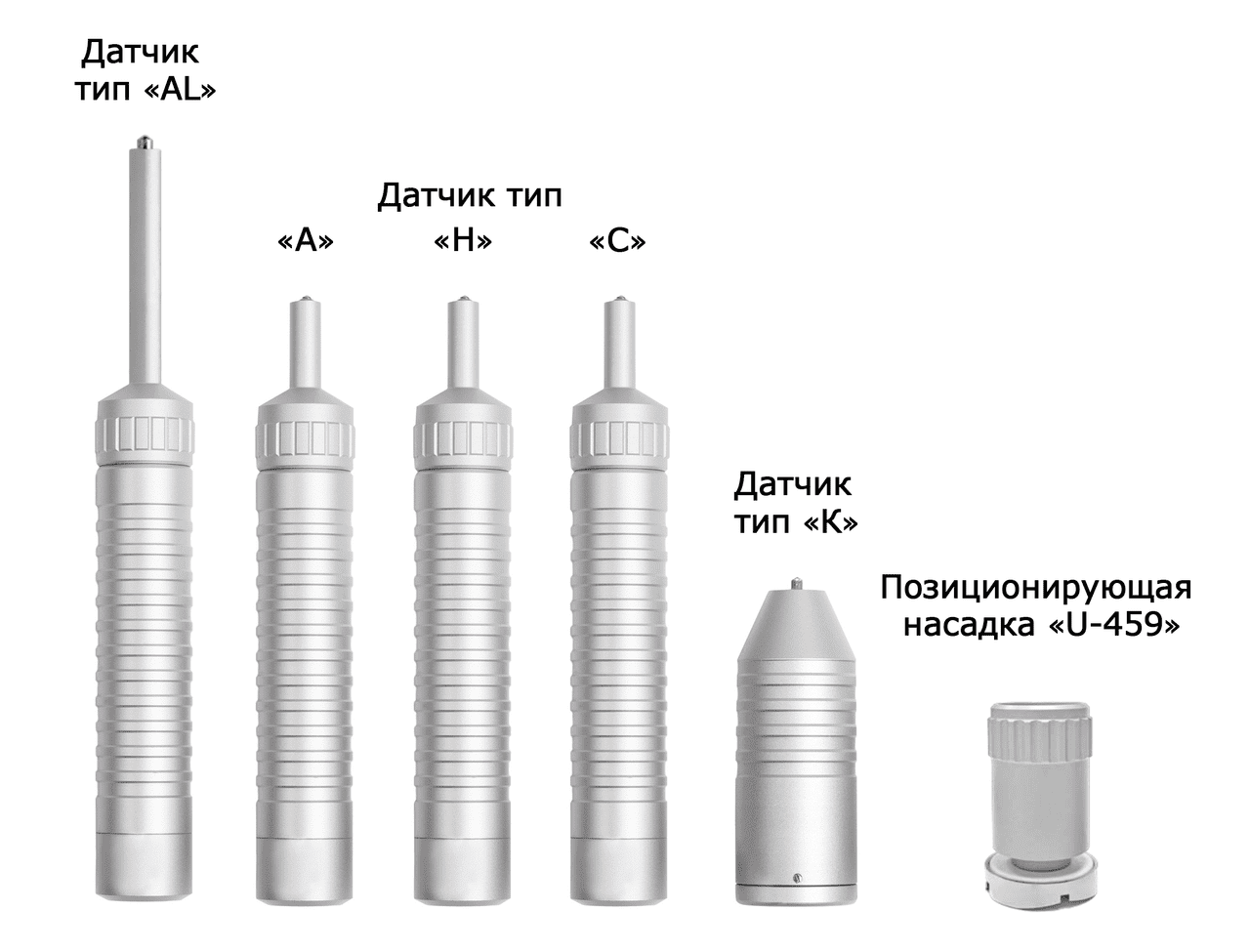

Основные параметры УЗ датчиков

Фото	Датчик	Нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение
	«А»	50H (5 кг)	1 кг/3 мм/Ra 1,6	148/26 мм	Решение основной массы задач контроля.
	«H»	10H (1 кг)	1 кг/2 мм/Ra 0,8	148/26 мм	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
	«С»	100H (10 кг)	1 кг/4 мм/Ra 3,2	148/26 мм	Изделия с шероховатостью поверхности до 5 класса
	«К»	50H (5 кг)	1 кг/3 мм/Ra 1,6	76/33 мм	Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах
	«AL»	50H (5 кг)	1 кг/3 мм/Ra 1,6	194/26 мм	Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «H», уточните дату производства прибора.

Датчик предназначен для контроля твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.); тонкостенных и малогабаритных изделий.

Требования к контролируемому изделию:

Параметры изделия	Подготовка изделия для замеров твердости
Масса более 1 кг, толщина от2 мм	Дополнительная подготовка не требуется.
Масса менее 1 кг	Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Толщина менее 2 мм	Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость поверхности 0,8 Ra	Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений.

ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «H», уточните дату производства прибора.

Применение датчика без защитной насадки

Функционально датчик состоит из корпуса и защитной насадки.

Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров.

При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.

Тип датчика	Диаметр отверстия/паза от, мм		Глубина отверстия/паза до, мм
Тип датчика	с носиком (обычный вид)	без носика	с носиком (обычный вид)	без носика
Н	10	5	18	23

Тип датчика	Нагрузка	Длина, мм	Диаметр, мм	Масса, гр	Применение
«H»	10Н (1 кг)	148	26	380	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
