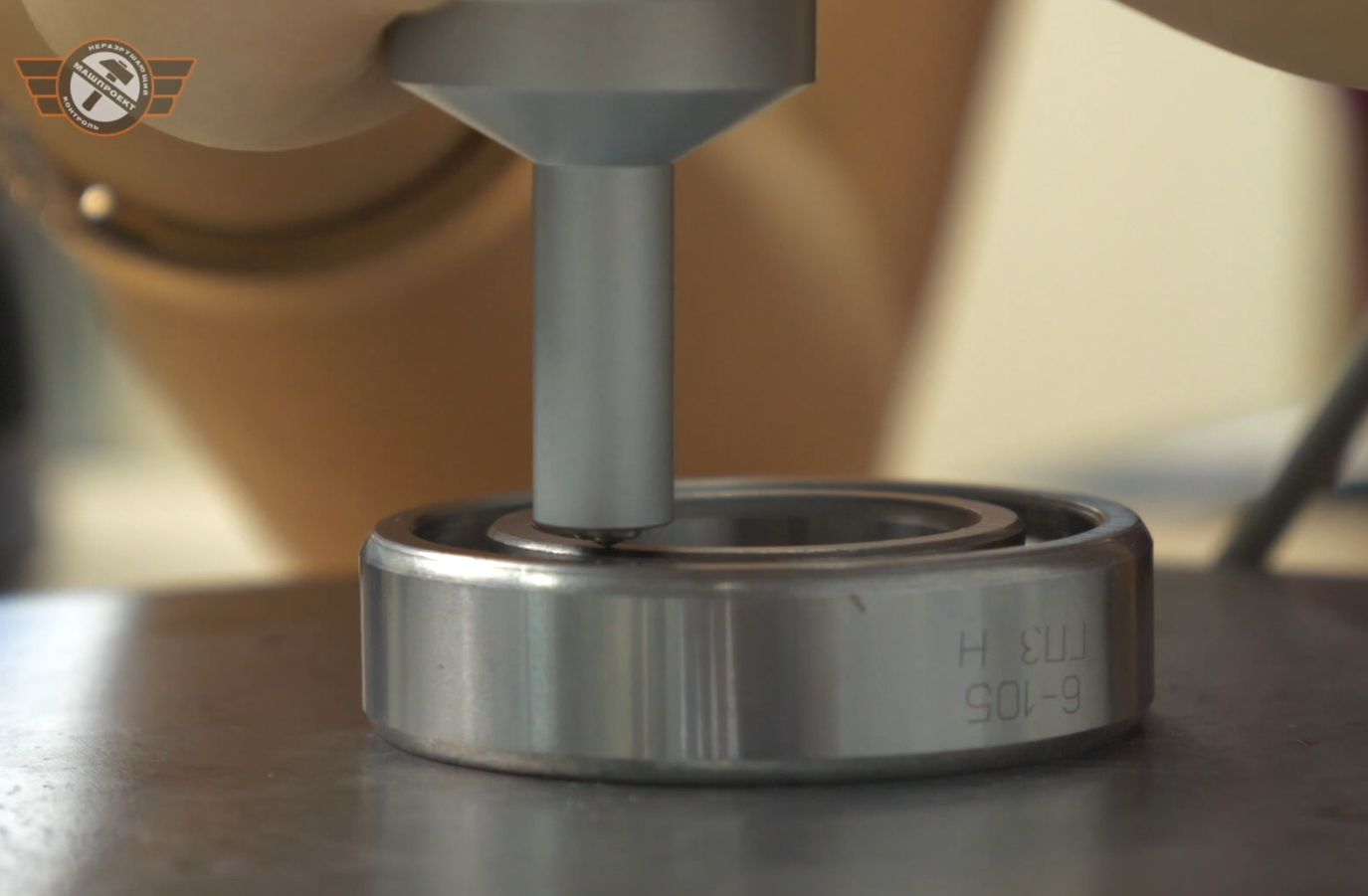

Как пользоваться твердомером

Точность измерения твердости зависит не только от самого прибора. На результат влияют состояние и шероховатость контролируемой поверхности, правильная настройка твердомера и соблюдение последовательности измерения. Даже при работе с современным оборудованием ошибка в подготовке детали или в установке датчика может привести к некорректным данным.

Перед началом измерения важно учитывать материал детали, ее форму, состояние и шероховатость поверхности, а также условия контроля. Это помогает выбрать подходящий твердомер и снизить риск ошибок в работе.

Какие бывают твердомеры

Твердомеры можно разделить на несколько основных групп в зависимости от условий применения и принципа измерения.

Стационарные твердомеры используют в лабораториях, отделах технического контроля и на производственных участках, где можно обеспечить стандартные условия испытаний. Такие приборы подходят для регламентного контроля, серийных измерений и задач, где важна высокая повторяемость результата.

Портативные твердомеры применяют в цехе, на выезде и на готовых изделиях для проведения оперативного контроля. Они удобны в тех случаях, когда деталь сложно доставить в лабораторию или когда измерение нужно выполнить прямо на месте эксплуатации.

Портативные твердомеры в свою очередь разделяются на:

Ультразвуковые твердомеры чаще используют для локальных зон, тонких деталей и участков сложной геометрической формы. Они подходят для задач, где важно провести измерение на небольшой площади или в труднодоступном месте

Динамические твердомеры обычно выбирают для массивных изделий, крупных заготовок и деталей с достаточной массой. Такой метод удобен для быстрого контроля в производственных условиях.

Отдельно можно выделить универсальные модели. Они подходят для предприятий, где приходится работать с разными типами изделий и в разных условиях контроля. Такой вариант удобен, когда требуется более гибкий подход к измерениям.

В ассортименте Машпроект представлены портативные и стационарные решения для разных задач контроля, поэтому выбор можно сделать как для лабораторной работы, так и для измерений на объекте.

Как выбрать твердомер под свою задачу

Выбор твердомера зависит прежде всего от условий работы и типа изделия.

• Для лаборатории и стандартных испытаний чаще выбирают стационарный прибор. Он подходит для задач, где важны точность, стабильность результата и работа по установленной методике или по ГОСТу.
• Для выездного контроля, крупных конструкций и готовых изделий удобнее использовать портативный твердомер. Он позволяет проводить измерения прямо в зоне контроля без перемещения детали в лабораторию.
• Для тонких, малогабаритных и сложных по форме участков чаще подходит ультразвуковой (UCI) твердомер. Он удобен там, где измерение выполняют на ограниченной площади или в труднодоступной зоне.
• Для массивных заготовок, крупных деталей и изделий с достаточной массой чаще выбирают динамический метод. Он хорошо подходит для быстрого контроля в производственных условиях и на объекте.
• Для предприятий с разными сценариями измерения удобнее использовать универсальный прибор. Такой вариант позволяет работать с более широким кругом задач и выбирать подходящий метод измерений под конкретные условия.

Как пользоваться твердомером: базовый порядок работы

Работу с твердомером начинают с подготовки прибора. Перед измерением необходимо проверить его состояние, подключение датчика и готовность к работе. После этого выбирают нужную шкалу или режим измерения в зависимости от материала и ожидаемой твердости.

Следующий этап - это подготовка поверхности. Участок, на котором будет выполняться измерение, должен быть чистым, доступным и подходящим для выбранного метода. Если поверхность слишком грубая, загрязненная или имеет выраженные неровности, результат может оказаться недостоверным.

После подготовки поверхности выбирают место замера. Оно должно соответствовать методике и учитывать форму детали, расстояние до края, отверстий, швов и других участков, которые могут влиять на точность измерения.

Затем датчик устанавливают в правильное положение и выполняют измерение. Для более надежной оценки делают несколько измерений в разных точках одной выбраной зоны контроля. Количество измерений обычно определяется внутренней методикой контроля изделия, но рекомендуется провести как минимум 3 измерения.

На последнем этапе результат фиксируют и при необходимости сравнивают с нормативными требованиями, технической документацией или значениями по другим точкам контроля. Такой порядок помогает снизить вероятность ошибки и получить более объективную картину состояния изделия.

Как правильно установить датчик и настроить прибор

Правильная установка датчика напрямую влияет на точность измерения. Датчик нельзя ставить под произвольным углом, потому что в этом случае нагрузка и контакт с поверхностью распределяются неправильно. Это особенно важно для портативных приборов, где даже небольшое отклонение от методики может заметно повлиять на результат.

Датчик нужно держать перпендикулярно измеряемой поверхности. Такое положение помогает обеспечить корректный контакт с металлом и получить более стабильные показания. Если датчик установлен с отклонением, прибор может показать завышенное или заниженное значение, а повторяемость измерений будет хуже.

Перед началом работы важно заранее выбрать нужную шкалу или режим измерения. Если шкала выбрана неверно, результат может оказаться неудобным для интерпретации или не соответствовать требованиям документации. По этой причине настройку прибора всегда выполняют до начала основной серии измерений, а не после получения первых случайных значений.

Не менее важна подготовка поверхности. Участок контроля должен быть чистым, сухим и по возможности ровным. Загрязнения, окалина, грубая шероховатость, остатки покрытия или следы обработки могут повлиять на контакт датчика с металлом и снизить достоверность результата. Чем точнее соблюдены условия подготовки и установки, тем выше надежность измерения.

Калибровка твердомера: когда она нужна и как проводится

Калибровка и проверка твердомера нужны для того, чтобы убедиться в корректности его работы в выбранном диапазоне и в конкретных условиях измерения. Необходимость такой настройки зависит от типа прибора, материала изделия, выбранной шкалы и требований документации на оборудование. Без предварительной проверки даже исправный твердомер может давать результаты с отклонением, особенно если условия измерения заметно отличаются от стандартных.

Калибровку выполняют перед началом ответственных измерений, после смены материала, а также в тех случаях, когда возникают сомнения в корректности показаний. Это нормальная часть работы, а не дополнительная формальность.

Для калибровки используют меры твердости или образцы с известными характеристиками той шкалы и материала, в которой будет проводиться измерение. Это важно потому, что разные методы и шкалы имеют свои особенности, и проверка прибора должна быть максимально близка к реальным условиям будущей работы. Если ориентироваться на неподходящий материал, настройка не даст нужной точности.

После калибровки важно выполнить контрольные замеры. Они позволяют убедиться, что прибор стабильно показывает ожидаемый результат и готов к основной серии измерений. Такой подход помогает снизить риск ошибок и делает итоговые данные более достоверными.

Типичные ошибки при работе с твердомером

Одна из самых распространенных ошибок это измерение по неподготовленной поверхности. Если участок загрязнен, имеет выраженную шероховатость, окалину или остатки покрытия -  результат может не отражать реальную твердость материала.

Не менее частая проблема связана с неправильным углом установки датчика. Если прибор держат не перпендикулярно поверхности, показания могут отличаться от фактических, а повторные замеры в той же зоне будут давать разброс.

Проблемы возникают и тогда, когда измерение выполняют слишком близко к краю детали, отверстию, шву или другой переходной зоне. В таких местах структура и условия контакта могут отличаться от основной зоны контроля, из-за чего достоверность результата снижается.

Важно учитывать и особенности самого изделия. Если деталь слишком тонкая или имеет недостаточную массу для выбранного метода, измерение может оказаться некорректным. Особенно это важно для динамических способов контроля, где свойства объекта напрямую влияют на показания прибора.

Еще одна типичная ошибка это одиночный замер вместо серии измерений. Один результат не всегда дает объективную картину, особенно если материал неоднороден или зона контроля небольшая. Намного надежнее выполнять несколько замеров и оценивать их в комплексе.

Именно сочетание правильной подготовки, корректной установки и проверки прибора позволяет получить надежный результат.

FAQ

Какой твердомер выбрать для металла

Выбор зависит от материала, формы детали, условий измерения и требований к точности. Для лабораторного контроля чаще выбирают стационарные модели, а для работы на объекте и на готовых изделиях используют портативные приборы.

Как правильно держать твердомер при измерении

При измерении датчик нужно устанавливать перпендикулярно к измеряемой поверхности.

Когда нужна калибровка твердомера

Калибровка нужна после смены материала на котором проводятся измерения (при изменении на Алюминий, чугун и т.п.), а также в тех случаях, когда есть сомнения в корректности показаний прибора.

Чем отличается ультразвуковой твердомер от динамического

Ультразвуковой твердомер чаще применяют для тонких, локальных и сложных по форме участков. Динамический обычно используют для массивных деталей и более крупных изделий, а также для цветных металлов

Почему результаты замеров отличаются в разных точках

Результат может меняться из-за структуры материала, состояния поверхности, близости к краю, шву или отверстию, а также из-за различий в подготовке зоны контроля. Поэтому в ряде случаев выполняют не один, а несколько замеров.

Вывод

Точность измерения зависит не только от модели прибора. На результат влияют правильный выбор метода, подготовка поверхности, и соблюдение методики измерения. Даже качественный прибор не даст надежных данных, если не учитывать условия контроля и особенности самой детали.

Именно поэтому твердомер выбирают не только по названию метода, но прежде всего под конкретную задачу. Чем точнее учтены условия работы, материал, форма изделия и требования к измерению, тем надежнее будет итоговый результат.
