ТЕСТ. Контроль твёрдости сварных звеньев круглозвенных цепей диаметром 16, 28 мм

ТЕСТ. Контроль твёрдости сварных звеньев круглозвенных цепей диаметром 16, 28 мм

Заказчик. Завод "Красный Пресс" (Вологодская обл., Череповецкий район, пос. Суда), который является крупнейшим российским производителем круглозвенных цепей для оборудования различного назначения.

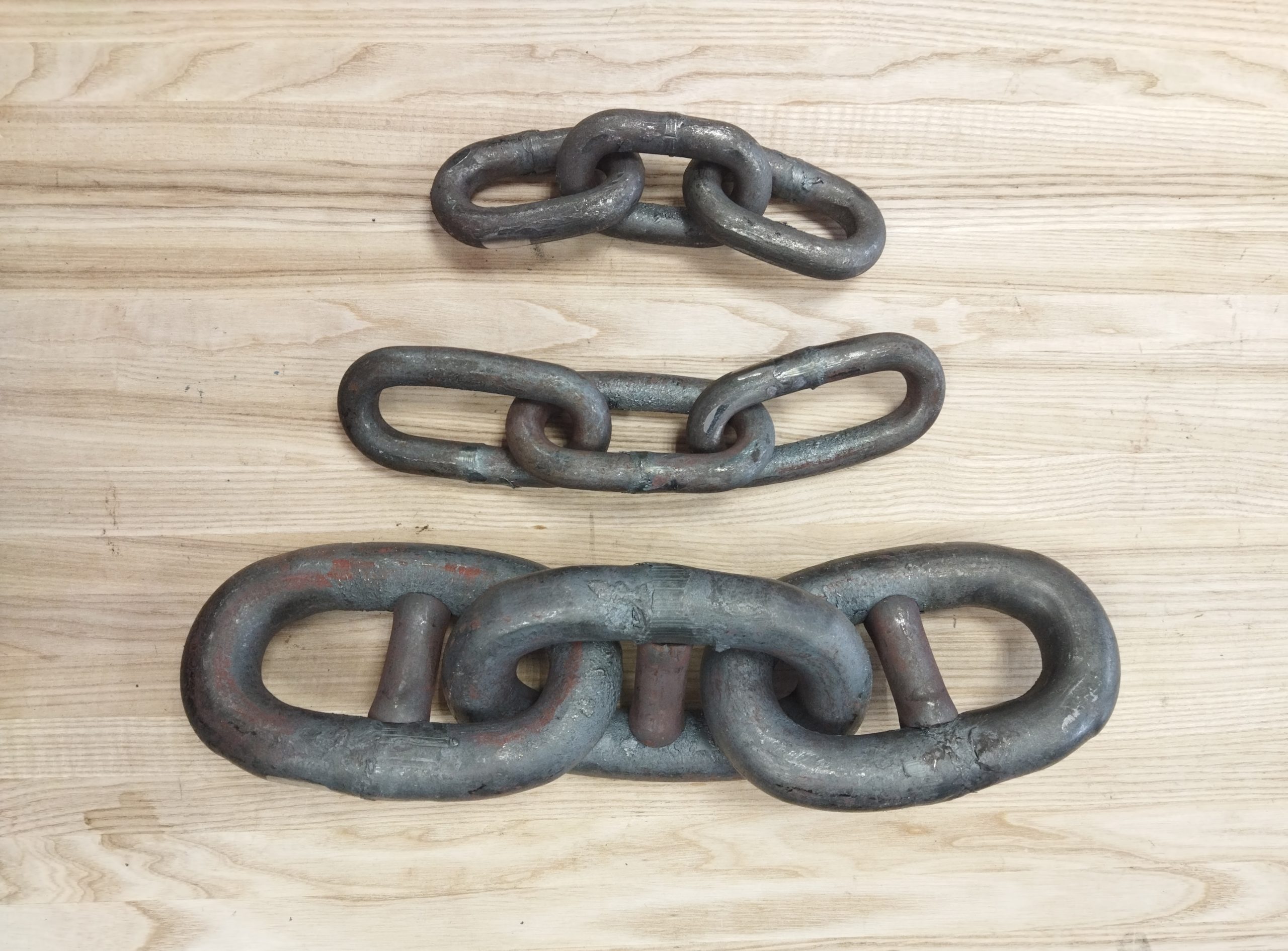

Объект контроля. Образцы круглозвенных цепей 3-го класса прочности из сварных звеньев разного диаметра:

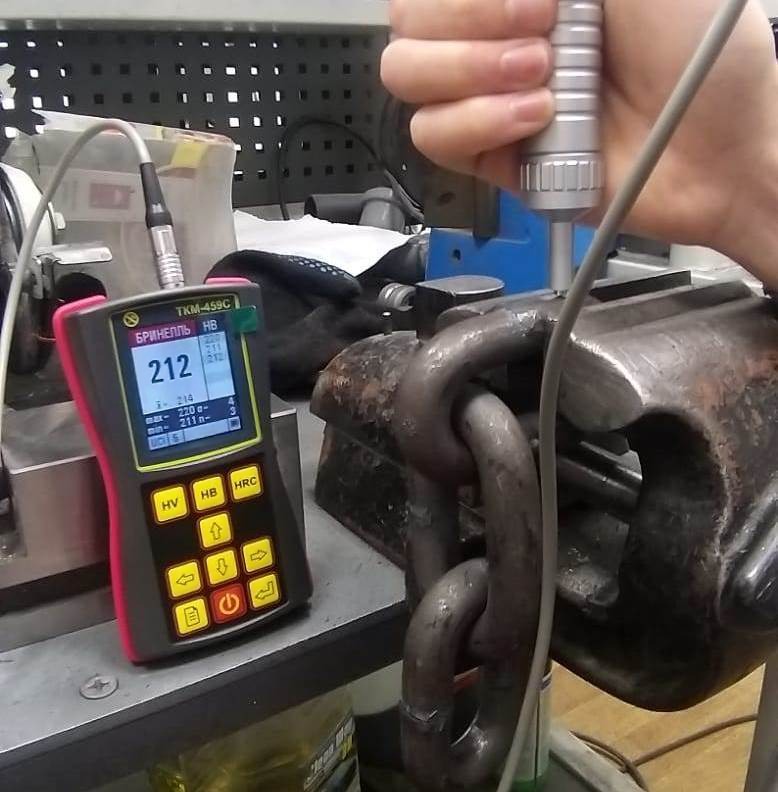

  • 16 мм, пробная нагрузка 50 кН (килоньютонов), разрушающая - 100 кН (рис.1)

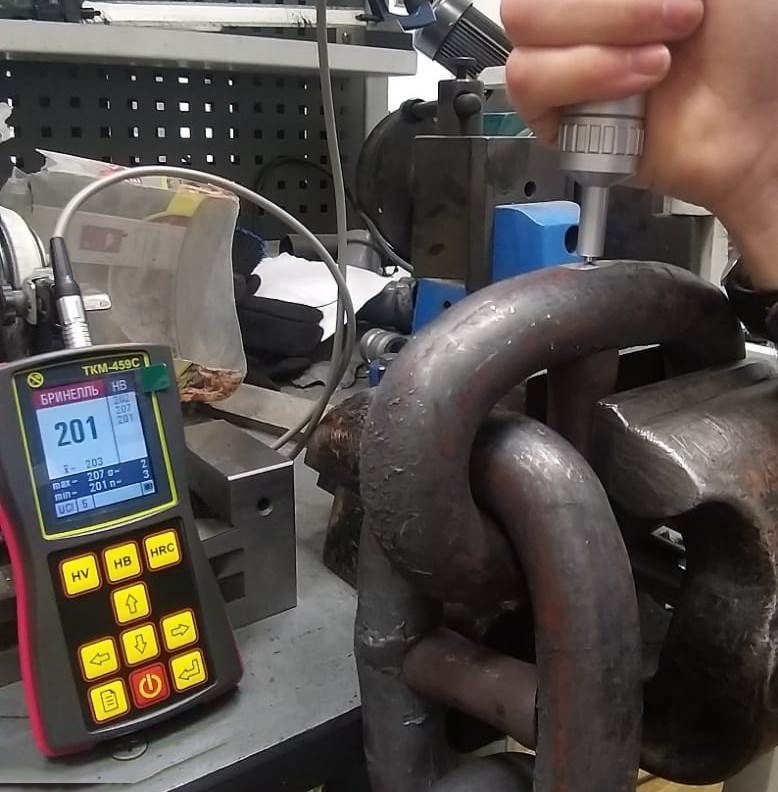

  • 28 мм, пробная нагрузка 148 кН, разрушающая - 296 кН (рис.2)

Пробная нагрузка - растягивающая нагрузка, до которой можно нагрузить образец готовой цепи, не превышая установленного значения удлинения.

Разрушающая нагрузка - наибольшая нагрузка, которую образец готовой цепи выдерживает в процессе испытаний на растяжение до момента разрушения (разрыва).

Задача. Подбор оптимального оборудования для контроля твердости круглозвенных цепей.

Гипотеза и подготовка к тесту. Учитывая материал (углеродистая сталь) и габариты звеньев, специалисты предположили, что с задачей справится ультразвуковой твердомер ТКМ-459С со штатным датчиком типа «А».

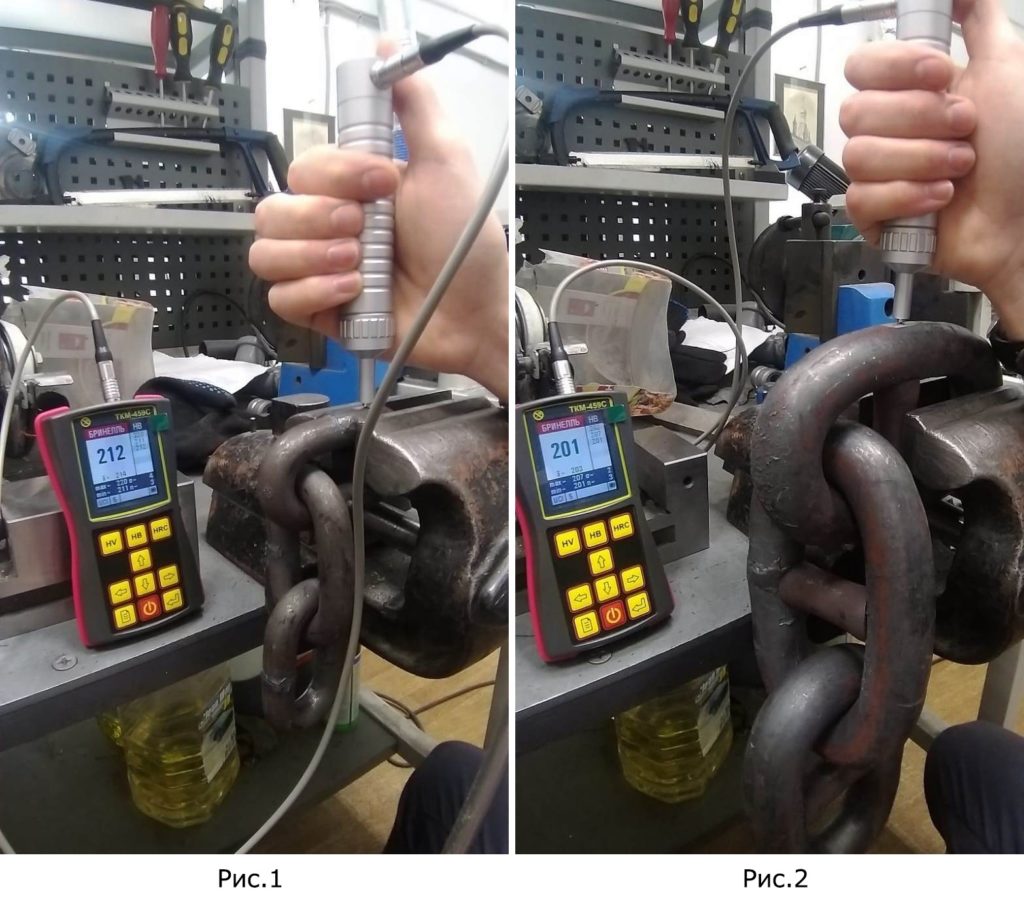

контроль твердости звеньев цепи УЗ твердомером ТКМ-459С

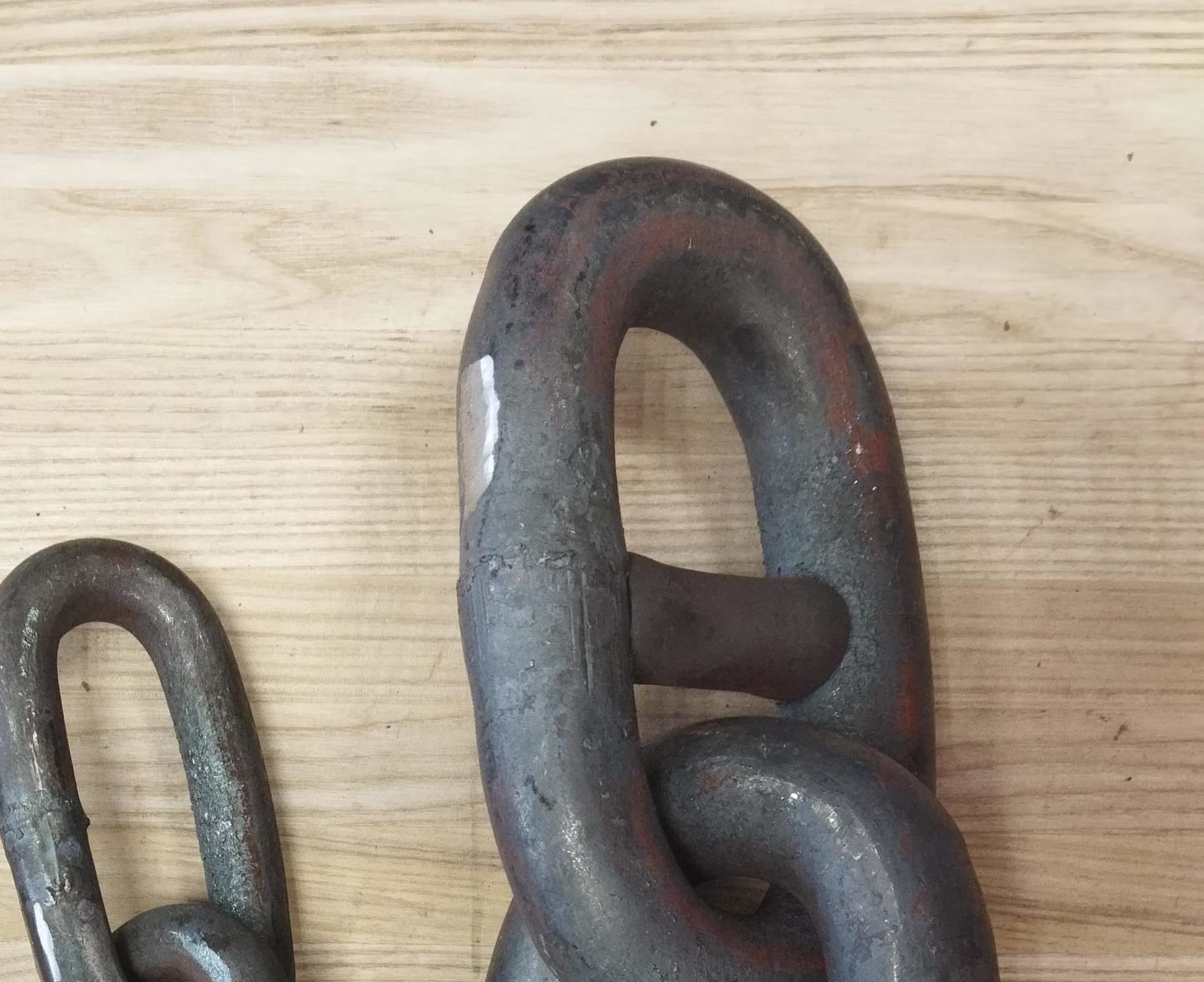

Особенности эксперимента. Перед началом работы была выполнена зачистка зон контроля, т.к. поверхность звеньев имеет высокую шероховатость.

Звенья имеют круглое поперечное сечение («объемную» форму) и недостаточную массу, поэтому образцы были зажаты в массивные металлические тиски - п. 1.8 «Требования к контролируемому изделию» РЭ УЗ твердомера ТКМ-459C.

Тестирование прибора производилось в присутствии представителя Заказчика.

Результаты. На каждом объекте было проведено по 5 замеров твердости по Бринеллю.

 Контрольные образцыРезультаты серии измерений, HBСреднее значение, HB
Звено цепи d=16 мм210, 221, 207, 214, 218214
Звено цепи d=28мм207, 210, 202, 206, 213207

Полученные результаты измерений полностью удовлетворили Заказчика, который заявляет качество своей продукции по ТУ 314831-008-00257118-10, основанным на ГОСТ 7070-75 «Цепи круглозвенные сварные общего назначения».

В итоге Заказчик приобрел ультразвуковой твердомер ТКМ-459C и, по рекомендации наших специалистов, позиционирующую насадку «U-459». Насадка обеспечит устойчивое перпендикулярное положение датчика на круглой поверхности звеньев цепи.

Также представитель Завода написал отзыв, где выражает благодарность нашим сотрудникам за подбор оборудования, профессиональную консультацию и клиентоориентированность!

Наши рекомендации. Для контроля подобных изделий необходимо:

  • зачищать зону контроля;
  • использовать тиски для фиксации объектов;
  • следить, чтобы датчик был установлен перпендикулярно к измеряемой поверхности (целесообразно использовать позиционирующую насадку «U-459»);
  • соблюдать рекомендованные расстояния между отпечатками уколов.

Обратитесь к специалистам НПП «Машпроект», чтобы подобрать оборудование для решения именно Ваших задач.
