Датчик «2х2» к трещиномеру 281М

Типовые объекты контроля:

— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.

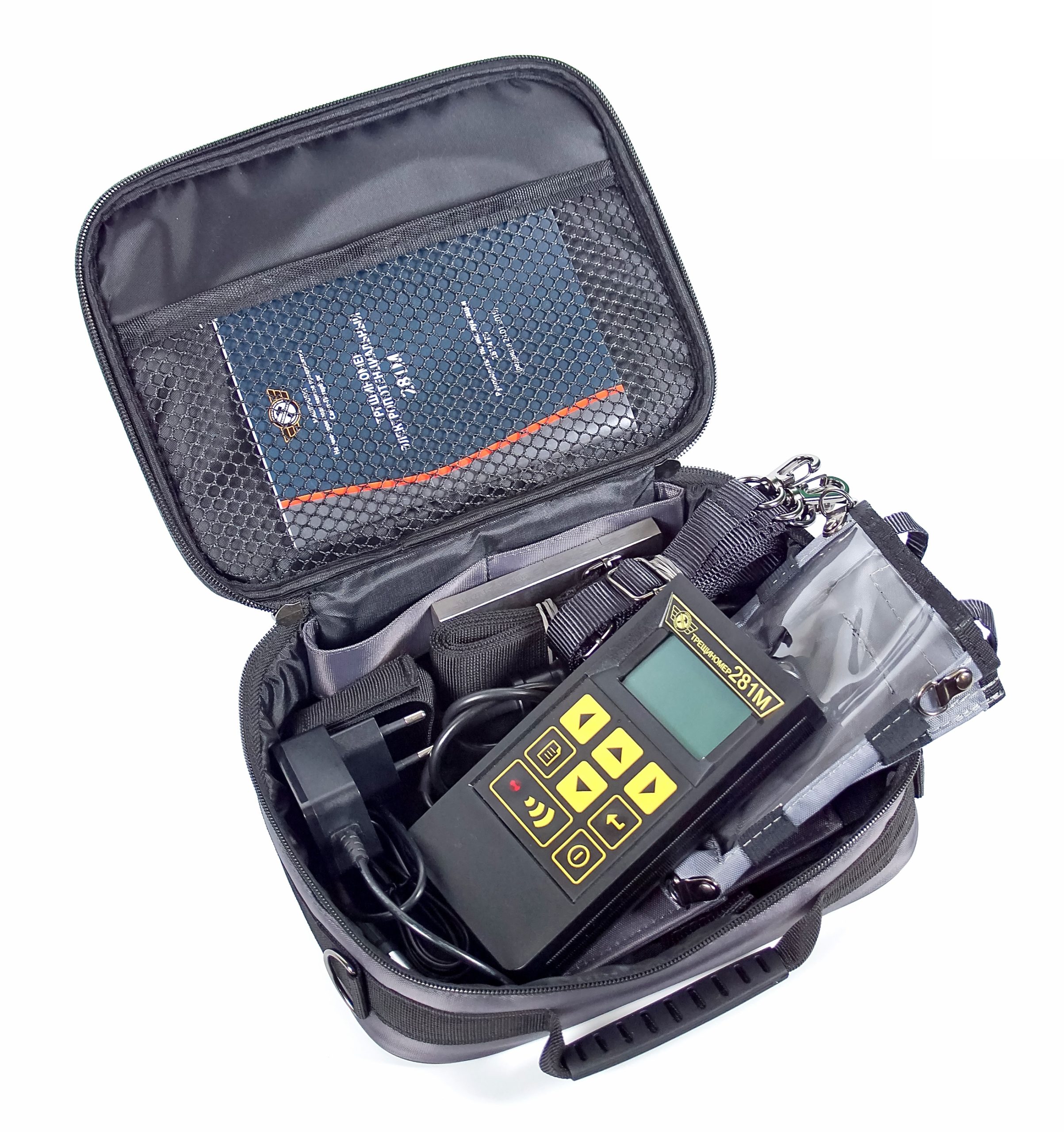

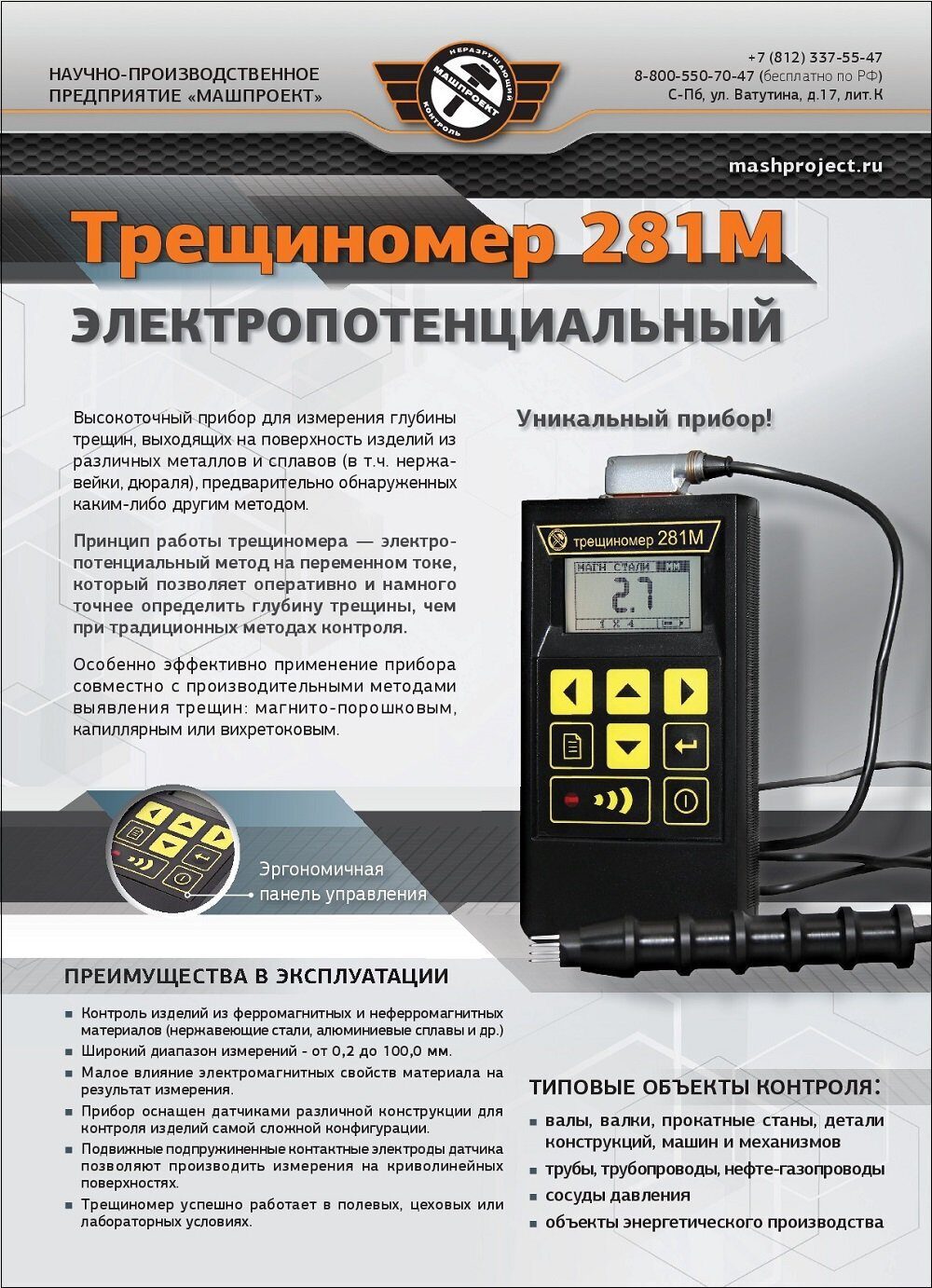

Трещиномер 281М— это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из ферромагнитных металлов и сплавов (в т.ч. нержавейки, дюраля), предварительно обнаруженных каким-либо другим методом.

Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитно-порошковым, вихретоковым, капиллярным и другими.

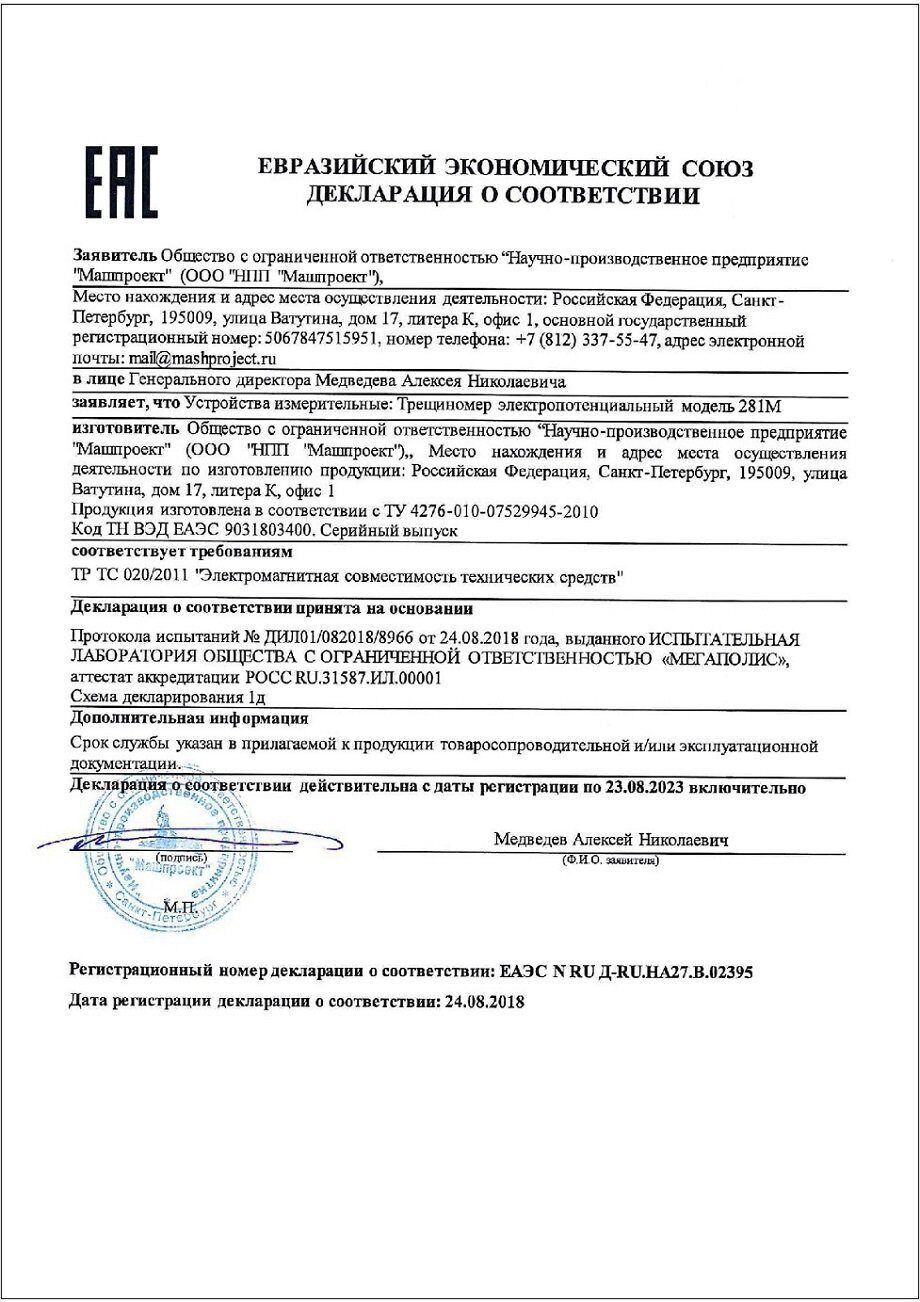

Прибор соответствует требованиям технического регламента таможенного союза — ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

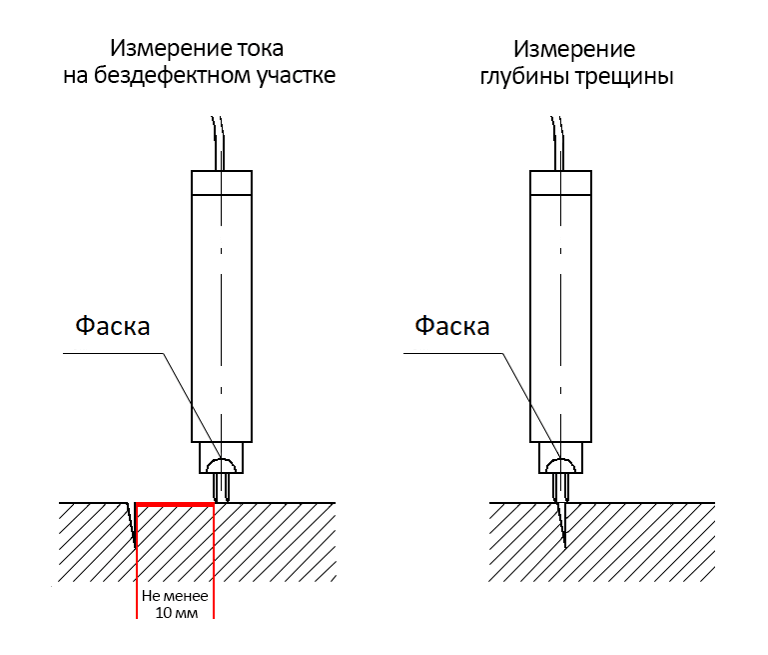

Измерение глубины трещины выполняется в два этапа:

1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.

Измерение датчиком «2х2» проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.

Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

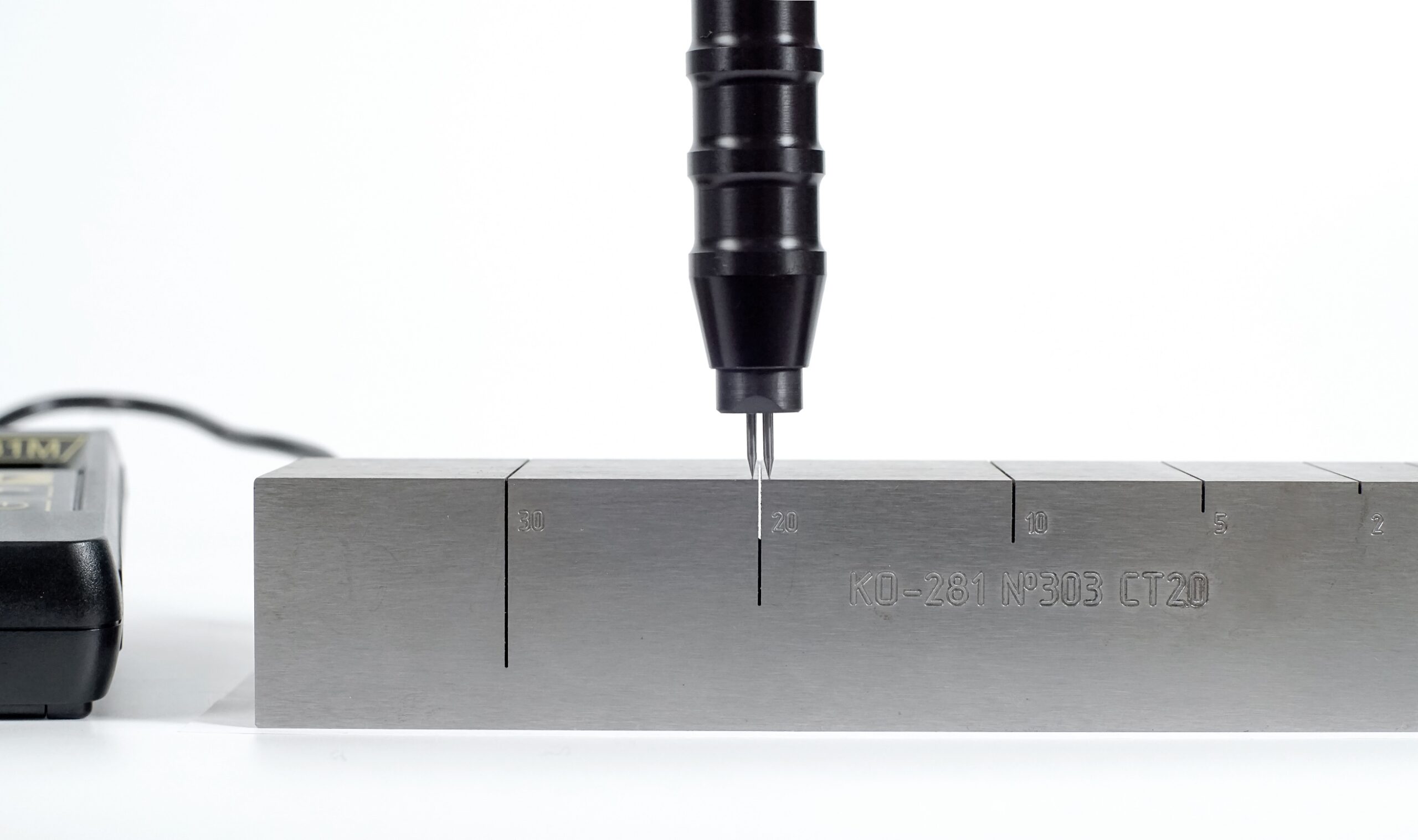

2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

На экране прибора появится результат измерения глубины трещины в миллиметрах.

В основу принципа действия трещиномера 281М положен электропотенциальный метод.С помощью токовых электродов в окрестности контролируемой трещины пропускается постоянный по величине ток частотой 1,0 кГц. С помощью приемных электродов и электронного блока измеряется напряжение, появившееся в результате прохождения тока по стенкам трещины. Это напряжение пропорционально глубине трещины.

Электронная схема преобразует сигнал с датчика в форму, удобную для восприятия информации оператором.

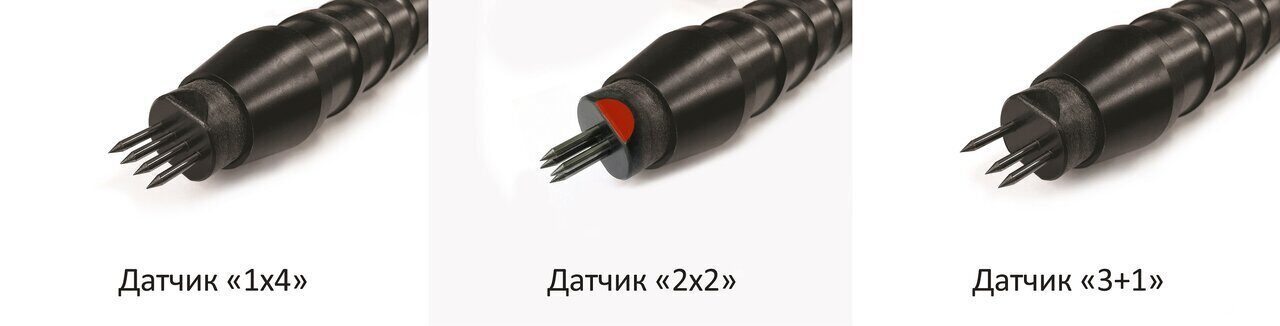

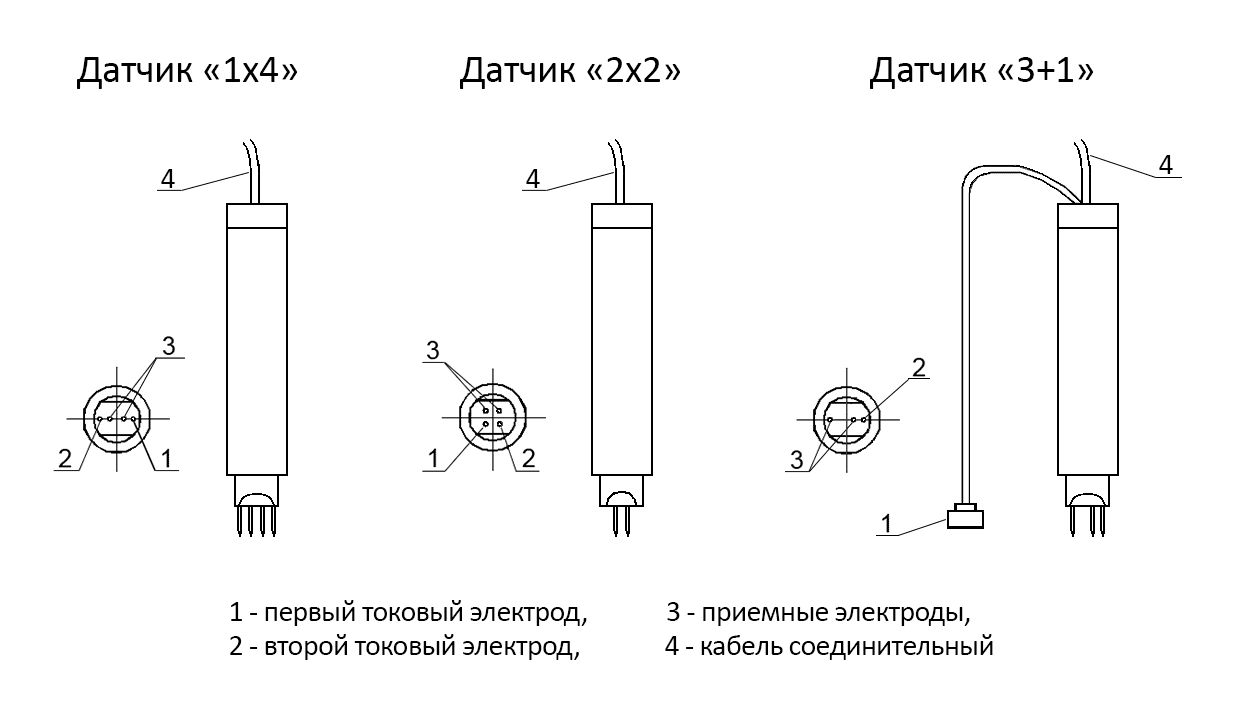

• Датчик «2х2» имеет 4 электрода, которые располагаются в 2 ряда.
• Диапазон измерений – от 0,5 до 20 мм.
• Подвижные подпружиненные контактные электроды датчика для работы на криволинейных поверхностях.
• Малое влияние электромагнитных свойств материала на результат измерения.
• Предназначен для работы в труднодоступных для измерений местах: тонкие валы, галтельные переходы.
